690V Kichujio cha aina ya baraza la mawaziri
Geya ni 690V baraza la mawaziri-aina ya mtengenezaji wa vichujio na muuzaji nchini China. Vipengee vya udhibiti wa dijiti, muundo wa kawaida na hulipa hadi 50 ya usawa, kusahihisha usawa. Inafaa kwa mifumo ya nguvu ya kati-voltage, tasnia nzito, na matumizi ya baharini. Jaza fomu yetu sasa kupokea nukuu ya haraka kwa mahitaji yako ya ununuzi!

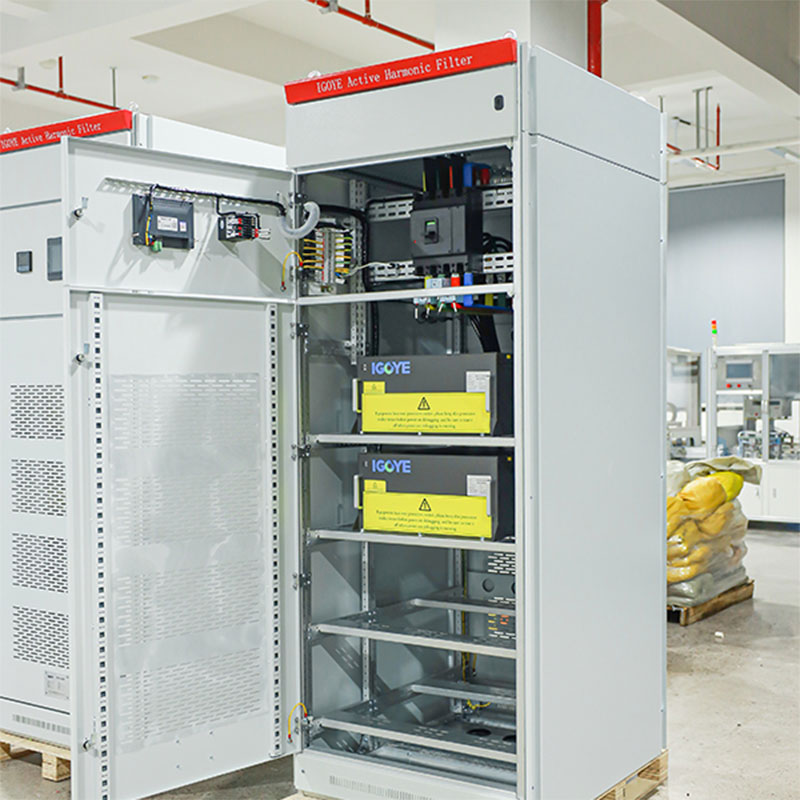

Kichujio cha Hati ya Mawaziri ya 690V ya aina ya 690V (APF) inatoa suluhisho thabiti la kukabiliana na uboreshaji wa nguvu na uimarishaji wa ubora wa nguvu katika mifumo ya umeme ya waya tatu-tatu na waya nne. APF hii hutumia udhibiti wa dijiti wa hali ya juu wa DSP+CPLD na topolojia ya kiwango cha tatu kwa fidia sahihi ya sasa hadi ya 50 ya usawa, wakati huo huo kusahihisha usawa wa awamu tatu. Ubunifu wa kawaida inasaidia uwezo mkubwa kwa kuwezesha unganisho sambamba la vitengo vingi. Imejengwa katika baraza la mawaziri la kudumu na ducts za hewa huru, kichujio cha mawaziri cha 690V cha aina ya harmonic inahakikisha utendaji wa kuaminika na matengenezo rahisi. Pamoja na makadirio ya sasa ya hadi 300A na uwezo wa KVAR hadi 300, APF hii inaleta uboreshaji bora wa ubora wa nguvu kwa mifumo 690V.
Maelezo ya mfano:
| Gy | Ahf | 0.69 | 100A | / | 4l | C |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.69: 690V ± 20% |
Uwezo uliokadiriwa （KVAR） 100A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
C: baraza la mawaziri |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.

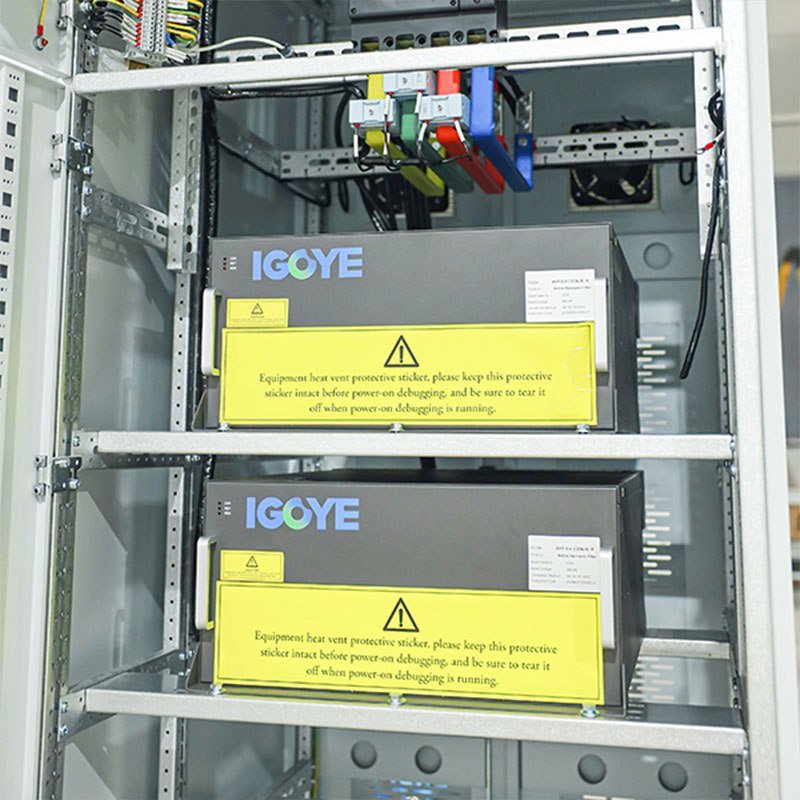

● Kupitisha muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya maelewano, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
Vichungi vya mawaziri vya 690V vya aina ya mawaziri ni bora kwa kuboresha ubora wa nguvu katika mipangilio ya viwandani ya kati-voltage:
● Mifumo ya nguvu ya kati-voltage:Kuimarisha usambazaji wa nguvu katika mitandao 690V, kupunguza upotoshaji wa usawa na kuboresha ufanisi wa mfumo.
● Mazingira mazito ya viwandani:Kuhakikisha operesheni ya kuaminika ya vifaa nyeti katika viwanda vilivyo na mizigo muhimu ya usawa, kama vile madini, mafuta na gesi, na petrochemicals.
● Dereva za gari za kati-voltage:Kupunguza mikondo ya usawa inayotokana na anatoa kubwa za gari, kupunguza upotoshaji wa voltage na kuboresha utendaji wa gari.
● Majukwaa ya baharini na pwani:Kutoa ubora mzuri na wa kuaminika wa nguvu katika mazingira magumu ambapo mifumo 690V ni ya kawaida.
Vichungi vya mawaziri vya 690V vya aina ya baraza la mawaziri hutoa suluhisho la utendaji wa hali ya juu kwa kuongeza ubora wa nguvu katika kudai matumizi ya 690V.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150a | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba |
Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia |
≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo |
Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||
| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:

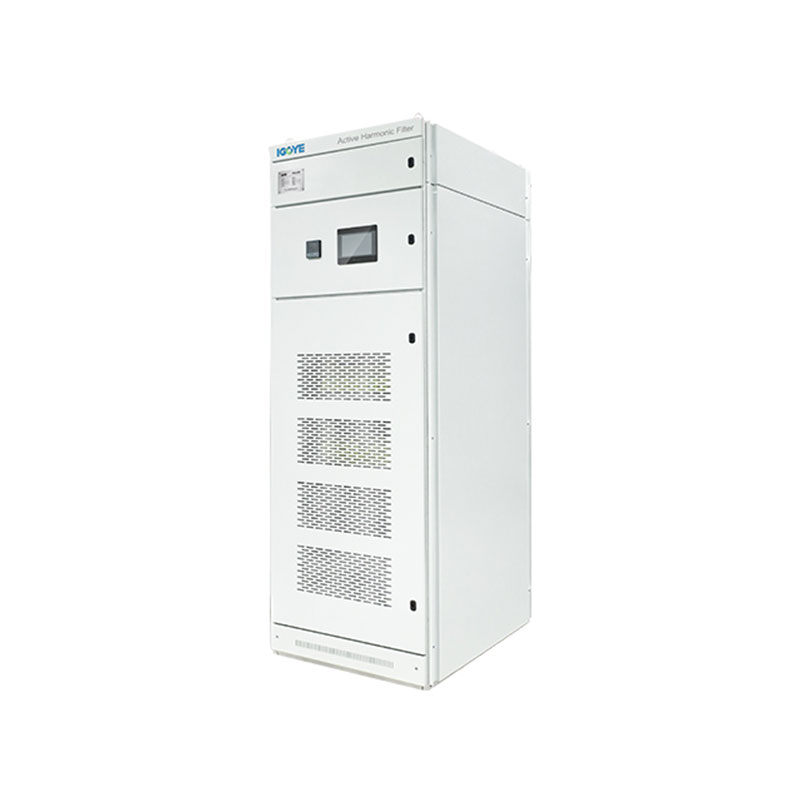

| Mfano wa kifaa cha baraza la mawaziri | ||||
|---|---|---|---|---|
| Nambari ya mfano | Uwezo wa Fidia (KVAR) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Kulazimisha hewa baridi |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
