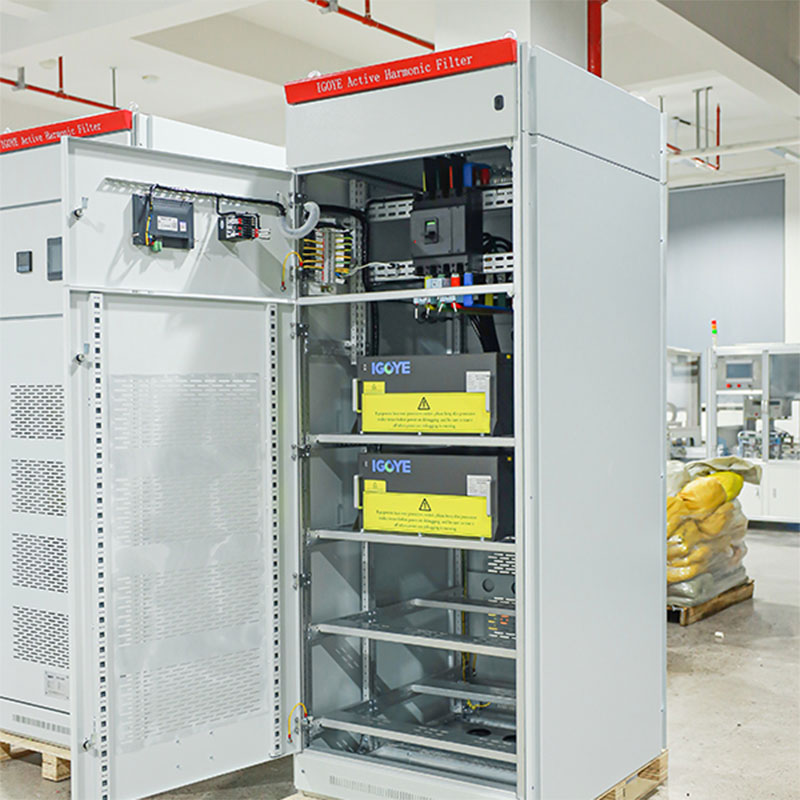

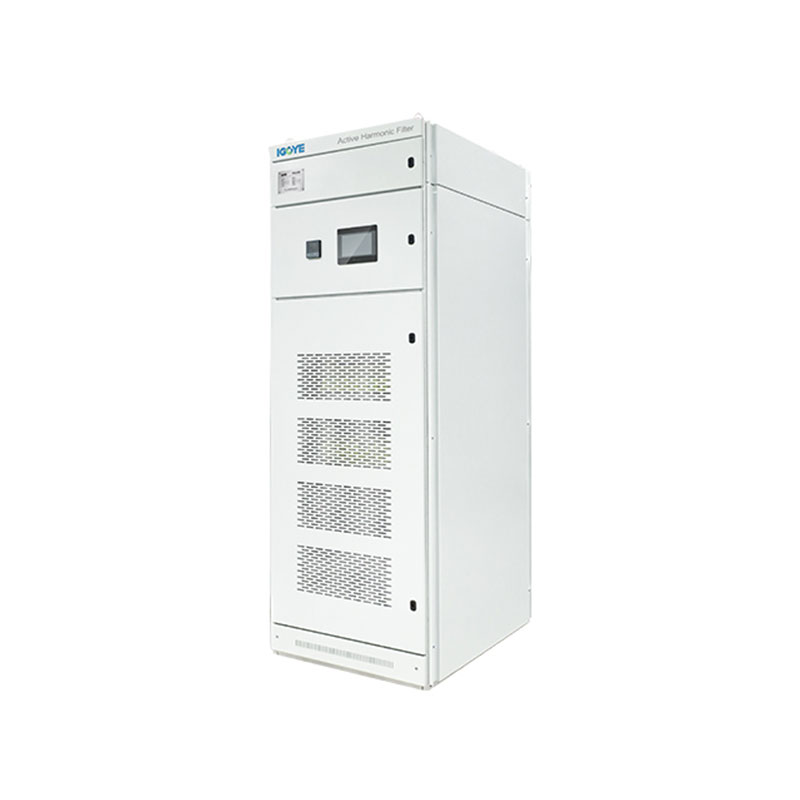

380V Kichujio cha aina ya baraza la mawaziri
GEYA 380V Baraza la Mawaziri-Aina ya Kichujio cha Kufanya kazi na Ubora wa Premium hutoa mwelekeo wa usawa kwa mifumo 3-awamu (3/4-waya) 380V. Inatumia udhibiti wa dijiti, ina muundo wa baraza la mawaziri la kawaida na inalipa hadi 50 ya usawa, kusahihisha usawa. Inafaa kwa vituo vya data, mitambo ya viwandani, na ujumuishaji wa nishati mbadala. Fikia kujifunza jinsi tunaweza kutoa suluhisho zilizoundwa kwa bei kubwa.
Kichujio cha aina ya baraza la mawaziri la 380V (APF) kinatoa suluhisho kali la kukabiliana na usawa katika mifumo mitatu ya waya tatu na waya nne. Kutumia udhibiti wa dijiti wa hali ya juu wa DSP+CPLD na topolojia ya ngazi tatu, APF hii inatoa fidia sahihi ya usawa hadi mpangilio wa 50, wakati huo huo kusahihisha usawa wa awamu tatu. Ubunifu wa kawaida huruhusu upanuzi wa uwezo rahisi kupitia unganisho sambamba. Imejengwa katika baraza la mawaziri la kudumu lenye ducts za hewa huru, kichujio cha 380V cha aina ya baraza la mawaziri inahakikisha utendaji thabiti na matengenezo rahisi. Inapatikana katika anuwai ya makadirio ya sasa (100A-400A) na uwezo wa KVAR (100-400), APF hii hutoa uboreshaji wa ubora wa nguvu kwa mifumo 380V.
Maelezo ya mfano:
| Gy | Ahf | 0.4 | 50a | / | 4l | C |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.4: 380V ± 20% |
Uwezo uliokadiriwa （KVAR） 25/50/75/100/150A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
C: Baraza la Mawaziri |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.

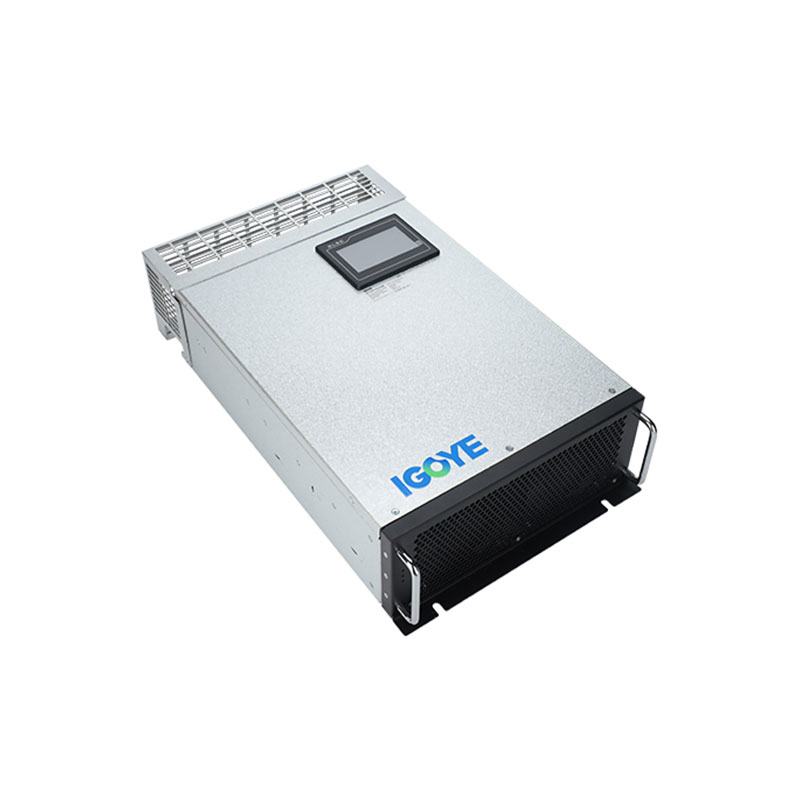

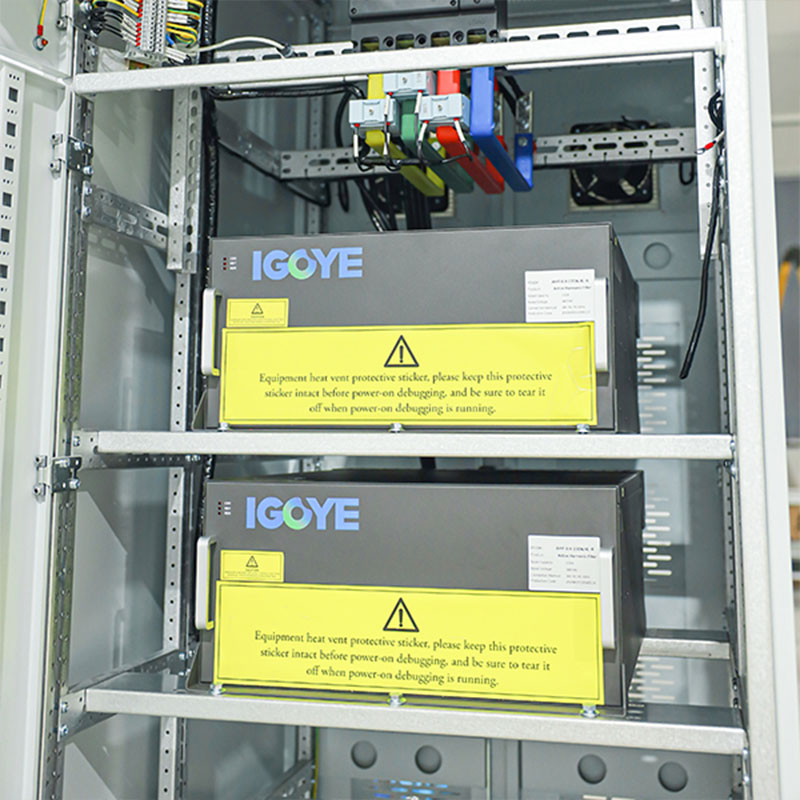

● Kuchukua muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.

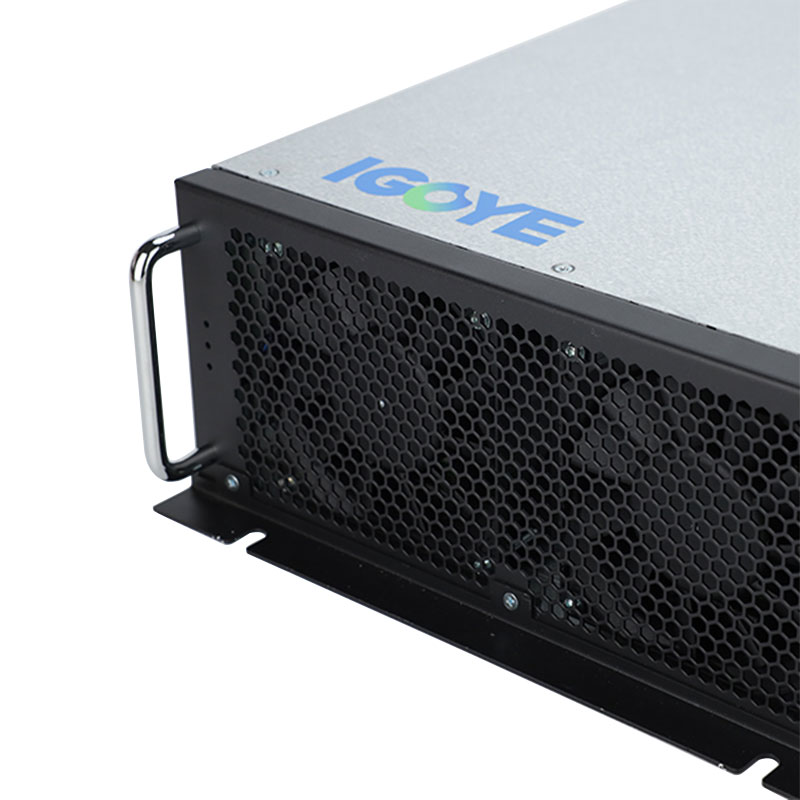

● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya maelewano, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
Vichungi vya mawaziri vya 380V vya aina ya mawaziri vinafaa kwa matumizi ya mahitaji yanayohitaji ubora wa nguvu kwa 380V:
● Vituo vikubwa vya data:Kudumisha nguvu thabiti ya miundombinu muhimu ya IT, kuzuia upotezaji wa data na wakati wa kupumzika kwa sababu ya usumbufu wa usawa.
● Automatisering ya viwanda:Kuhakikisha operesheni sahihi na ya kuaminika ya mifumo ya kiotomatiki kwa kupunguza uingiliaji wa usawa.
● Mazingira mazito ya viwandani:Kupunguza maelewano yanayotokana na mashine kubwa na anatoa za frequency za kutofautisha katika mipangilio ya utengenezaji.
● Ujumuishaji wa Nishati Mbadala:Kuboresha ubora wa nguvu katika hatua ya kuunganishwa kwa kawaida kwa ujumuishaji wa mshono wa vyanzo vya nishati mbadala.
Vichungi vya 380V vya aina ya baraza la mawaziri hutoa suluhisho kamili ya kuongeza ubora wa nguvu katika kudai matumizi 380V, kuhakikisha utendaji mzuri na wa kuaminika wa vifaa nyeti.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150a | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba |
Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia |
≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo |
Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||

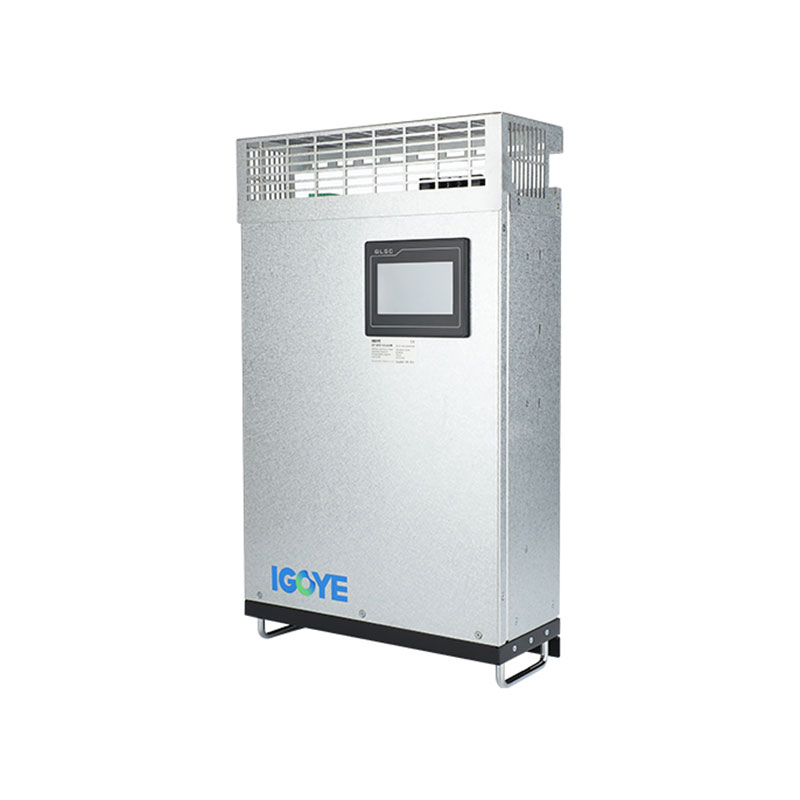

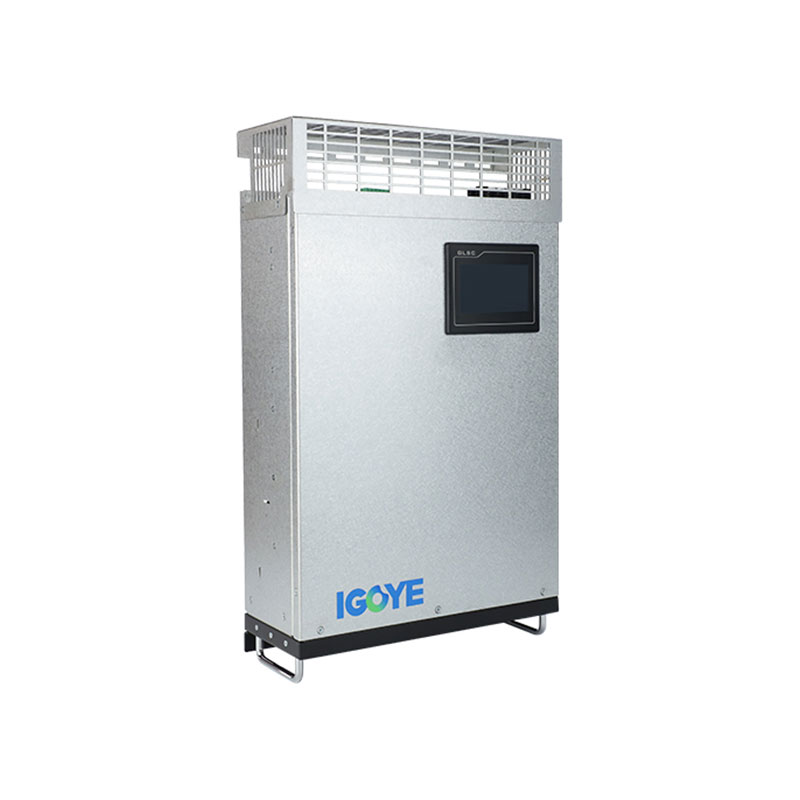

| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:
| Mfano wa kifaa cha baraza la mawaziri | ||||
|---|---|---|---|---|
| Nambari ya mfano | Uwezo wa Fidia (KVAR) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Kulazimisha hewa baridi |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
