500V iliyowekwa kichujio cha kazi ya ukuta
Kutafuta suluhisho bora ili kuboresha ubora wa nguvu? Kichujio chetu cha 500V kilichowekwa na ukuta wa harmonic kinatoa utendaji mzuri na ulinzi wa kuaminika. Gundua jinsi suluhisho za ubunifu za Geya zinaweza kukidhi mahitaji yako. Wasiliana nasi kwa habari zaidi!

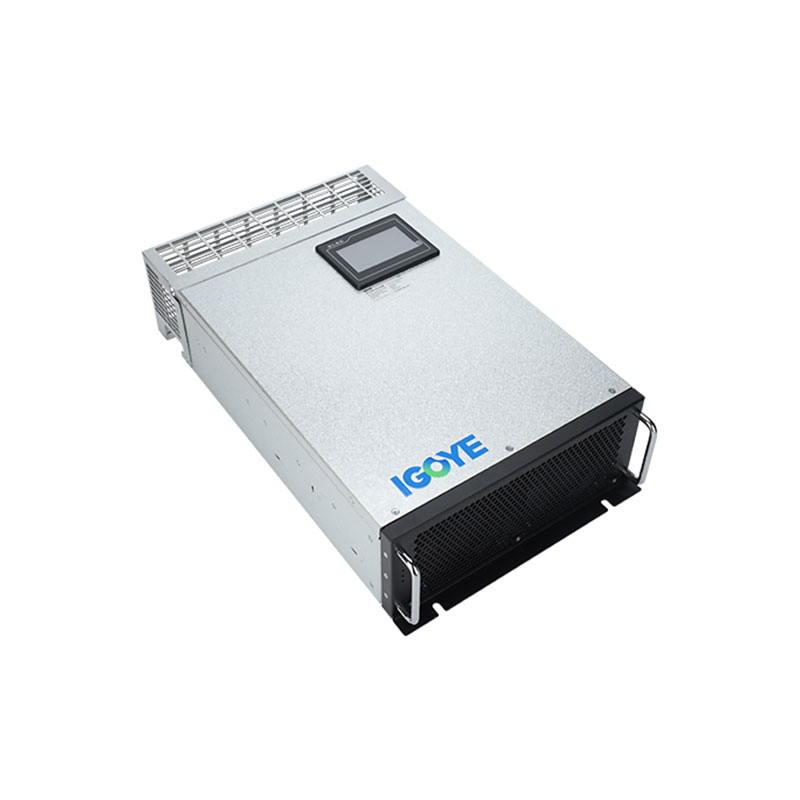

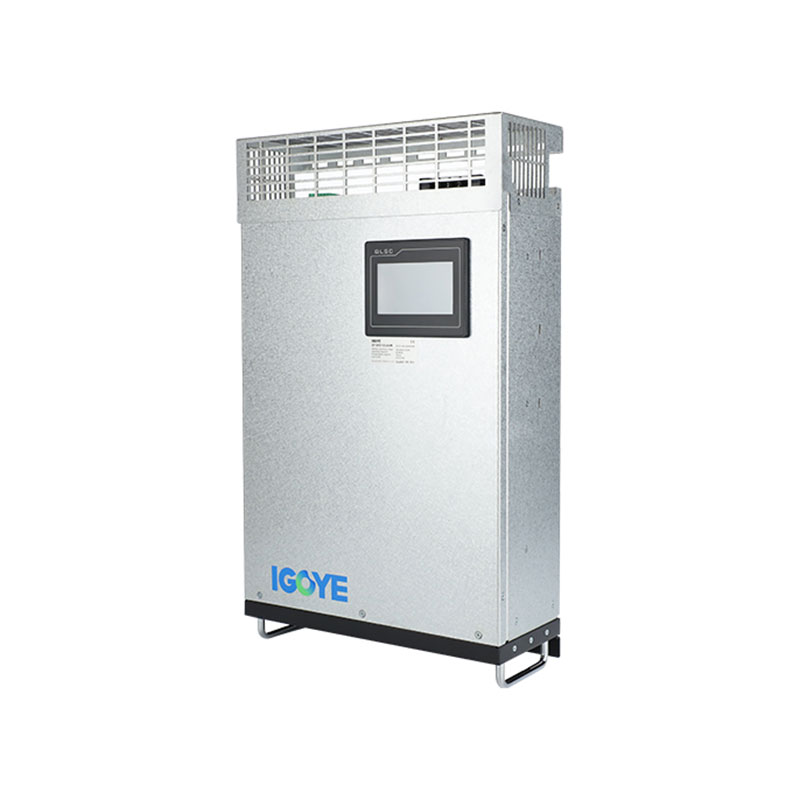

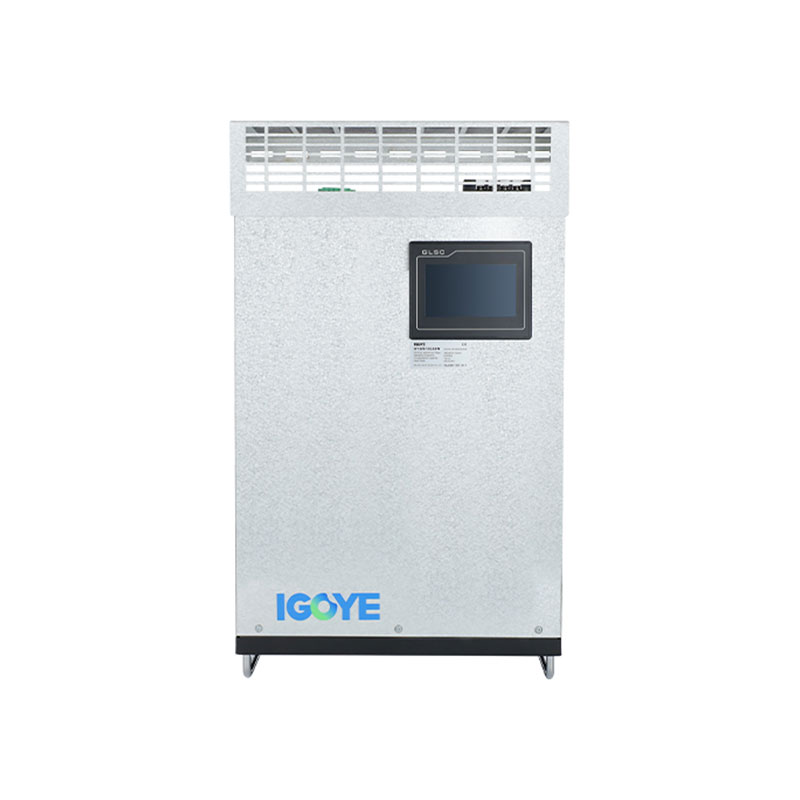

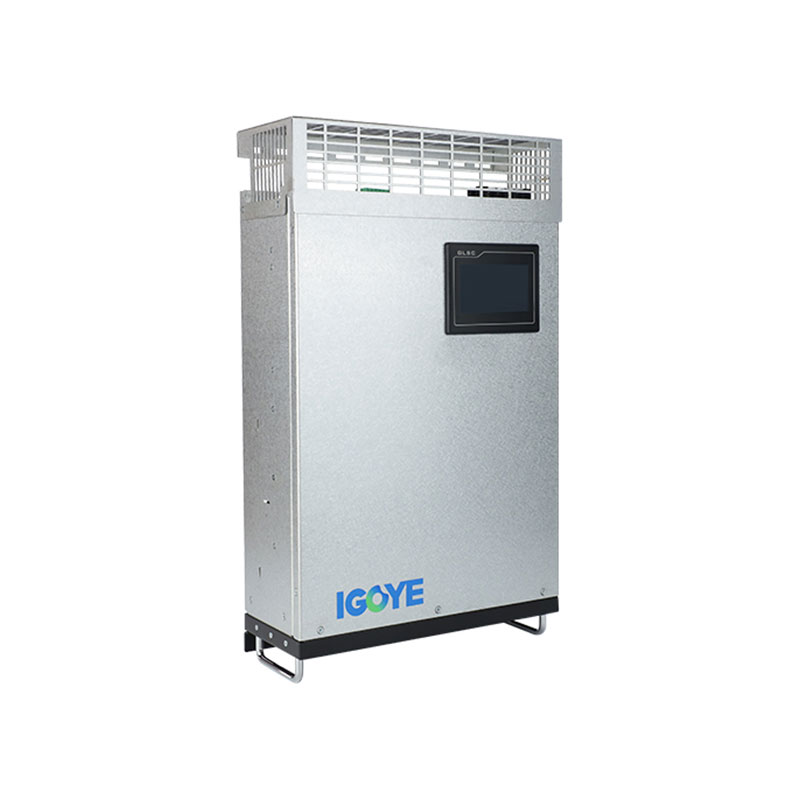

Kichujio cha kazi cha 500V kilichowekwa wazi (AHF) hutoa hali ya juu ya kukabiliana na muundo wa waya-tatu-waya nne (3p4W) 500V. Kutumia msingi wa udhibiti wa dijiti wa DSP+CPLD na topolojia ya kiwango cha tatu, AHF hii inatoa fidia sahihi ya sasa ya usawa. Ubunifu wake wa kawaida huruhusu suluhisho mbaya kupitia unganisho sambamba, kurahisisha ufungaji na matengenezo. AHF iliyowekwa na AHF iliyowekwa wazi kwa usawa huchuja kutoka kwa 2 hadi 50, kufikia kiwango cha kuchuja hadi 95%. Iliyokadiriwa kwa 100A, kitengo hiki kilichowekwa na ukuta huhakikisha ubora wa nguvu wa kuaminika katika matumizi ya viwandani yenye voltage kubwa.
Maelezo ya mfano:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.5: 500V ± 20% |
Uwezo uliokadiriwa （KVAR） 100A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
W: ukuta-uliowekwa |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.
● Kupitisha muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya kuoanisha, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
500V Wall-mounted Active Harmonic Filters are crucial for maintaining power quality in various high-voltage industrial settings:
● Viwanda vizito:Kulinda vifaa nyeti na kuhakikisha operesheni ya kuaminika ya mashine zenye nguvu kubwa katika viwanda kama madini, mafuta na gesi, na utengenezaji.
● Ujumuishaji wa Nishati Mbadala:Kushuka kwa nguvu ya laini na upotoshaji wa usawa ulioletwa na vyanzo vya nishati mbadala kama vile nguvu ya jua na upepo.
● Vituo vya data vya juu-voltage:Kutoa nguvu safi kwa miundombinu muhimu ya IT katika vituo vya data vinavyofanya kazi kwa 500V.
● Drives za Viwanda:Kupunguza upotoshaji wa usawa unaotokana na anatoa kubwa za gari, kuboresha ufanisi na kupunguza gharama za nishati.
Vichujio vya kazi vilivyowekwa na ukuta 500V vinatoa suluhisho thabiti na bora la kuongeza ubora wa nguvu katika kudai matumizi ya voltage ya juu.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150A | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba | Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia | ≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo | Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||
| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:
| Mifano | ||||
|---|---|---|---|---|
| Nambari ya mfano | Iliyopimwa sasa (A) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.22-25A/2L-R/w | 25 | 220 | 220*330*160mm | Kulazimisha hewa baridi |
| GY APF-0.4-25A/4L-R/w | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/w | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/w | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/w | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/w | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/w | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/w | 100 | 690 ± 20% | 495*675*275mm | |
