500V Kichujio cha Mawaziri cha 500V
Kichujio cha aina ya baraza la mawaziri la 500V na bei nafuu hupunguza harmonics katika mifumo 500V 3-awamu (3/4-waya). Vipengee vya udhibiti wa dijiti, muundo wa kawaida na hulipa hadi 50 ya usawa, kusahihisha usawa. Inafaa kwa usambazaji wa nguvu ya kati-voltage, tasnia nzito, na mifumo ya nishati mbadala. Fikia nukuu inayolingana na malengo yako ya biashara!

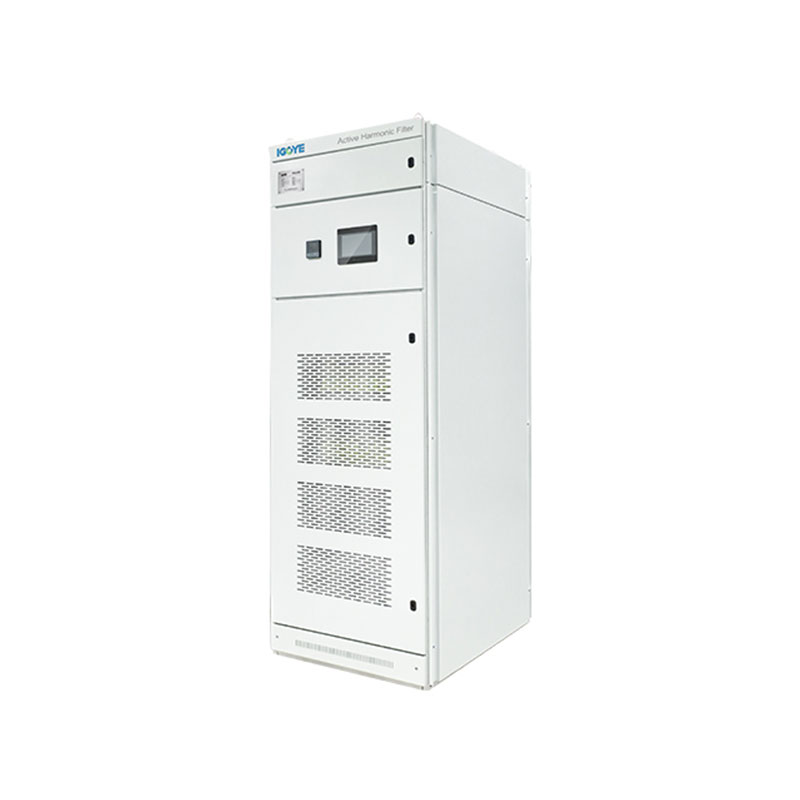

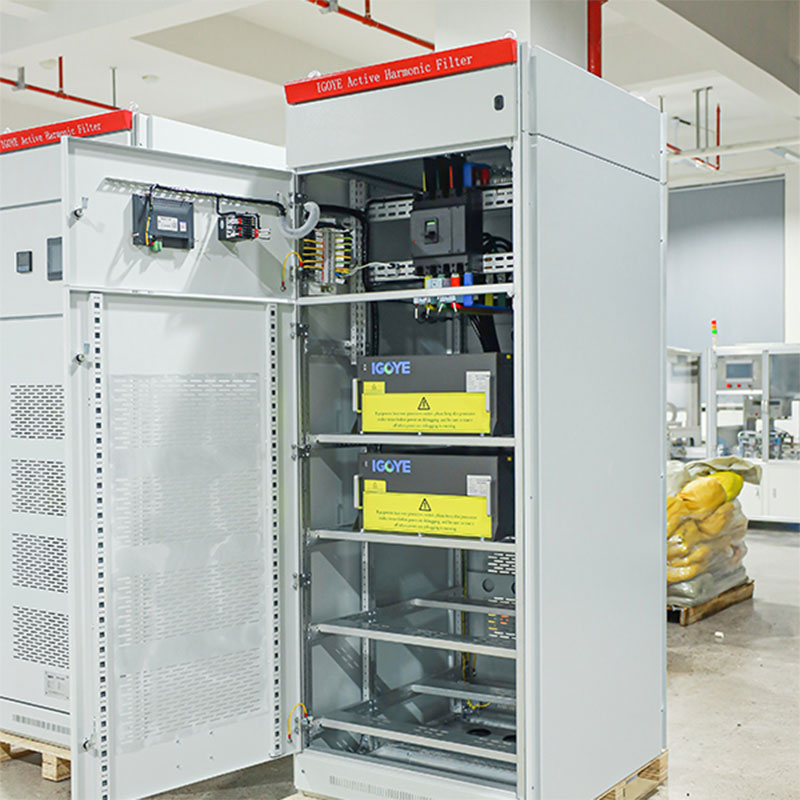

Kichujio cha aina ya baraza la mawaziri la 500V (APF) inatoa suluhisho la utendaji wa hali ya juu kwa kukabiliana na usawa katika mifumo ya umeme ya awamu ya tatu ya waya tatu na waya nne. Kuajiri DSP+CPLD ya udhibiti wa dijiti na topolojia ya ngazi tatu, APF hii inafanikisha fidia sahihi ya sasa ya harmonic hadi upatanishi wa 50, wakati pia inashughulikia usawa wa awamu tatu. Ubunifu wake wa kawaida huwezesha uwezo mbaya kupitia unganisho sambamba la vitengo vingi. Iliyowekwa ndani ya baraza la mawaziri lenye nguvu na ducts za hewa huru, kichujio cha mawaziri cha aina 500V inahakikisha operesheni ya kuaminika na matengenezo rahisi. APF hii, iliyo na makadirio ya sasa hadi uwezo wa 400A na KVAR hadi 400, hutoa uboreshaji kamili wa ubora wa nguvu kwa mifumo 500V.
Maelezo ya mfano:
| Gy | Ahf | 0.5 | 100A | / | 4l | C |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.5: 500V ± 20% |
Uwezo uliokadiriwa （KVAR） 100A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
C: Baraza la Mawaziri |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.

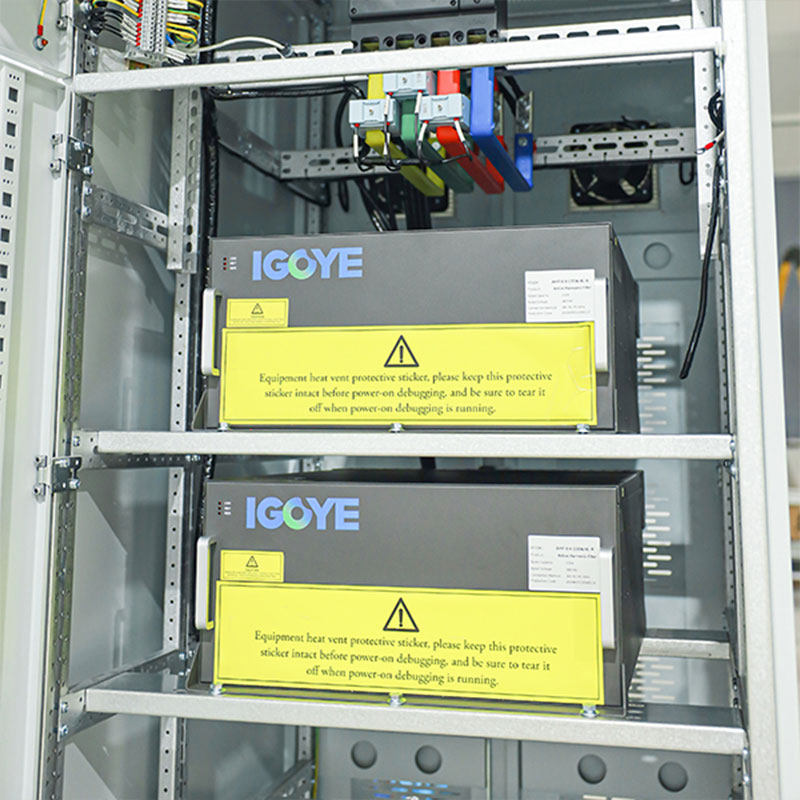

● Kupitisha muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya kuoanisha, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
Vichungi vya mawaziri 500V vya aina ya mawaziri vimeundwa kwa ajili ya ukuzaji wa ubora wa nguvu katika matumizi ya viwandani ya kati-voltage:
● Usambazaji wa nguvu ya kati-voltage:Kuimarisha mitandao ya usambazaji wa nguvu kwa kupunguza upotoshaji wa usawa na kuboresha ufanisi wa mfumo.
● Michakato nzito ya Viwanda:Kuhakikisha operesheni ya kuaminika ya vifaa nyeti katika viwanda vilivyo na kiwango cha juu cha usawa, kama vile madini na mafuta na gesi.
● Mifumo ya nishati mbadala (voltage ya kati):Kuboresha ubora wa nguvu katika sehemu ya unganisho ya vyanzo vya nishati mbadala vya voltage.
● Maombi ya baharini na pwani:Kutoa ubora wa nguvu ya kuaminika katika mazingira magumu ambapo mifumo 500V ni ya kawaida.
Vichungi vya harmonic vya aina 500V vinatoa suluhisho thabiti na linaloweza kubadilika la kuongeza ubora wa nguvu katika kudai matumizi ya 500V.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150A | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba |
Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia |
≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo |
Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||
| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:
| Mfano wa kifaa cha baraza la mawaziri | ||||
|---|---|---|---|---|
| Nambari ya mfano | Uwezo wa Fidia (KVAR) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Kulazimisha hewa baridi |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
