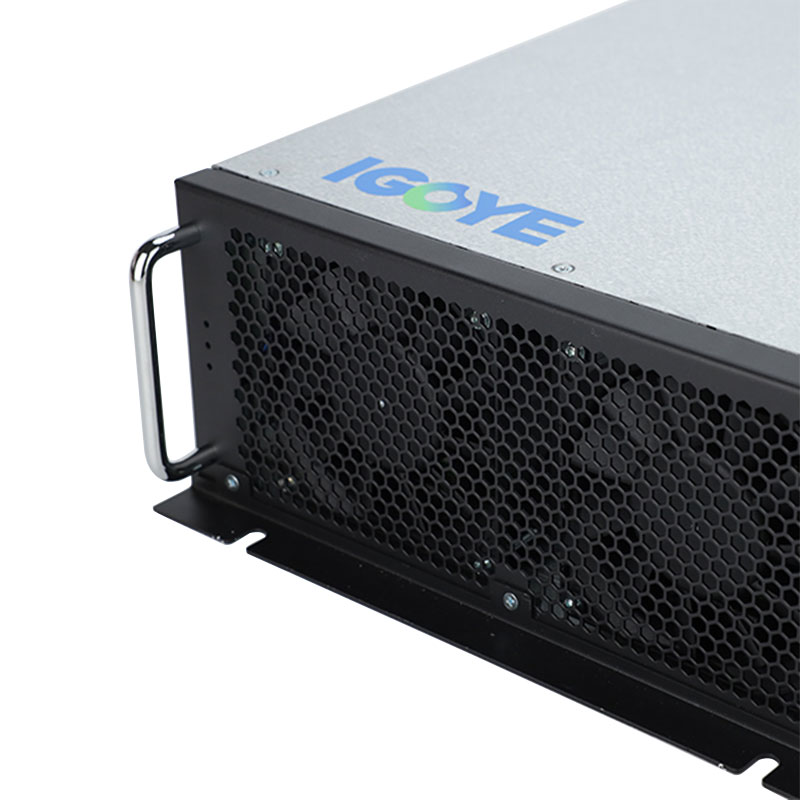

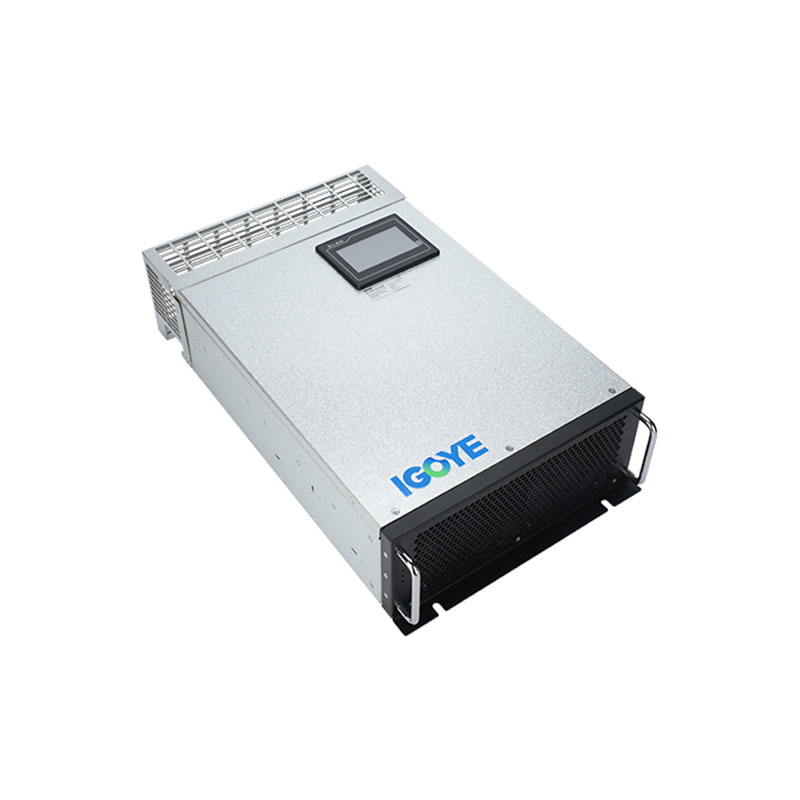

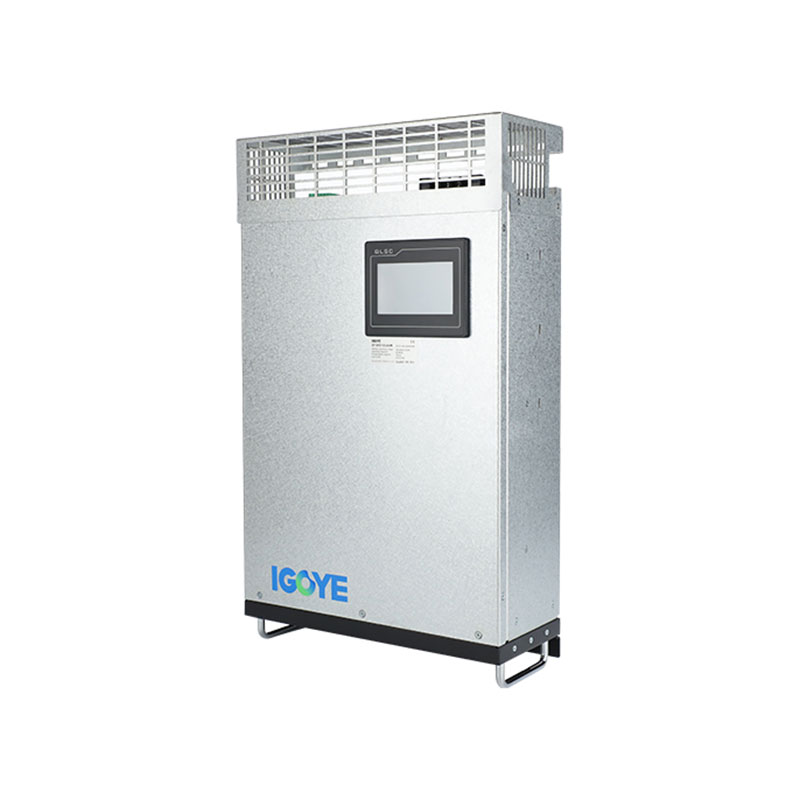

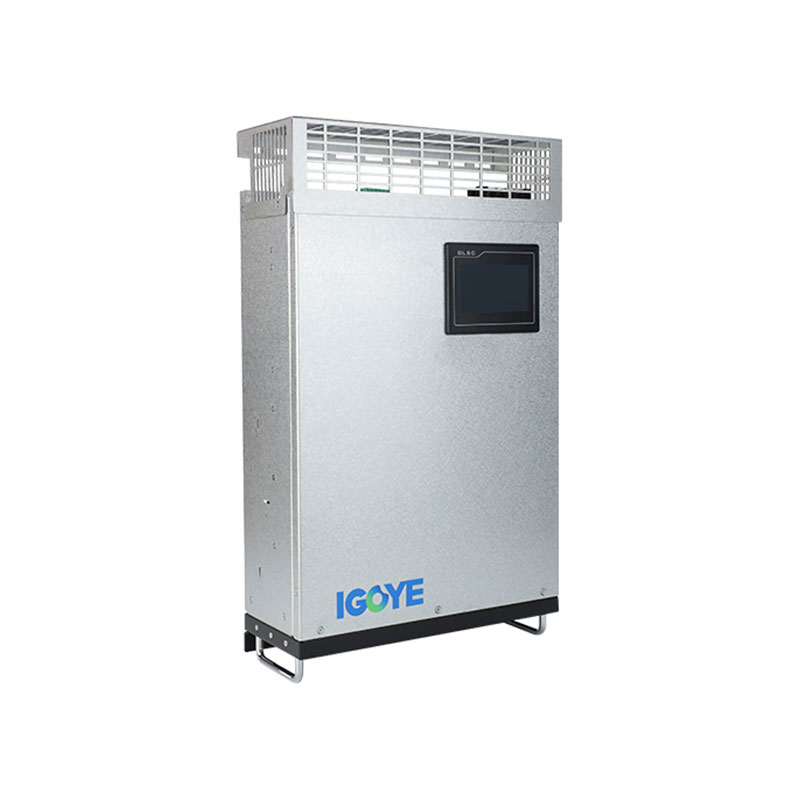

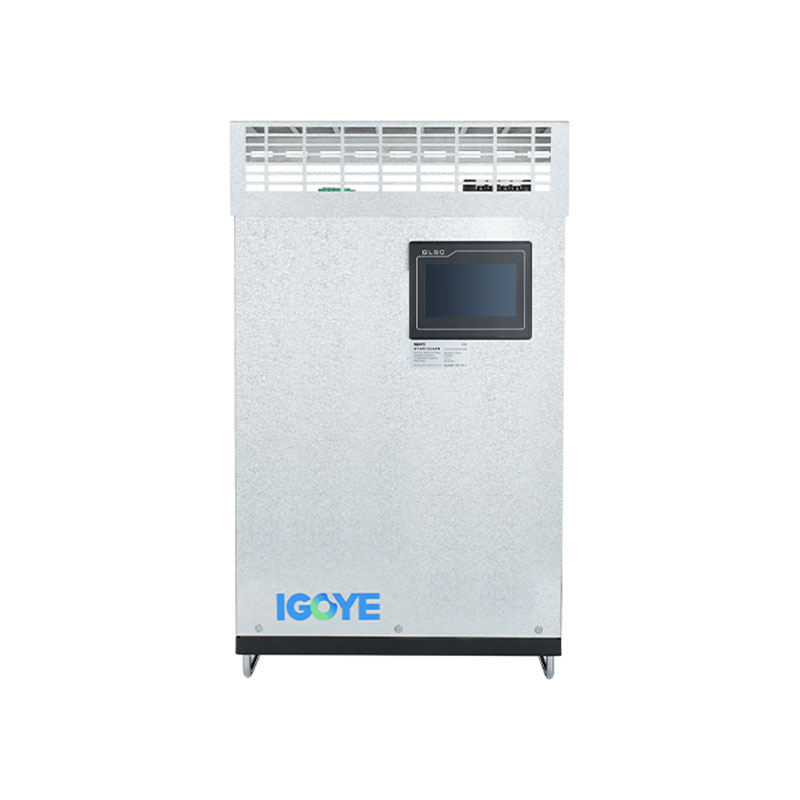

Awamu tatu-waya-waya-iliyowekwa ukuta wa var
Uchina wa kiwango cha juu cha awamu tatu-waya-waya uliowekwa waya wa var (SVG) kwa mifumo 380V/500V/690V. Nguvu ya nguvu ya nguvu ya nguvu, majibu ya <10ms, muundo wa kawaida wa kawaida. Inaboresha ubora wa nguvu katika matumizi ya viwandani na kibiashara.
Jenereta ya waya tatu-iliyowekwa waya-iliyowekwa na waya wa var (SVG) hutoa fidia ya nguvu ya nguvu ya nguvu kwa mifumo ya umeme ya awamu tatu 380V, 500V, na mifumo ya umeme ya 690V. Kutumia udhibiti wa dijiti wa hali ya juu wa DSP+CPLD na topolojia ya ngazi tatu, SVG hii inatoa fidia sahihi na msikivu, na wakati kamili wa majibu chini ya 10ms. Ubunifu wa kawaida huruhusu uwezo mbaya kupitia unganisho sambamba la vitengo vingi. Kuweka ukuta kunarahisisha usanikishaji na kuokoa nafasi. SVG hii inashughulikia vizuri kushuka kwa nguvu na kwa nguvu tendaji ya nguvu, kuongeza ubora wa nguvu na utulivu wa mfumo katika mifumo ya waya tatu. Inapatikana katika uwezo kutoka 15KVAR hadi 120KVAR, jenereta ya waya-tatu-iliyowekwa waya-iliyowekwa waya-waya hutoa suluhisho rahisi kwa matumizi anuwai.
Maelezo ya mfano:
| Gy | SVG | 0.4 | 50k | / | 3l | W |
| Nambari ya Biashara | Jenereta ya var ya tuli | Kiwango cha voltage 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Uwezo uliokadiriwa (KVAR) 5/15/35/50/75/100kvar | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
W: ukuta-uliowekwa |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua nguvu ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia ya nguvu na sahihi ya nguvu tendaji.
● Kuchukua muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, inachukua nafasi ndogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Fanya fidia ya nguvu kamili ya nguvu ya nguvu inayotumika na nguvu ya tendaji, na utatue shida ya usawa ya awamu tatu wakati huo huo.
● Kasi ya majibu ya nguvu kwa mzigo iko katika kiwango cha millisecond, ambayo inaweza kufikia fidia ya nguvu na sahihi kwa nguvu tendaji ya mzigo wa athari.
Maombi:
Jenereta za safu tatu za ukuta zilizowekwa na waya tatu zinafaa vizuri kwa kuboresha ubora wa nguvu katika matumizi anuwai ya awamu tatu:
● Mifumo ya Nguvu za Viwanda:Kuongeza sababu ya nguvu na utulivu wa voltage katika mipangilio ya viwandani ya awamu tatu.
● Majengo ya kibiashara:Kuboresha ubora wa nguvu na kupunguza gharama za nishati katika vifaa vya kibiashara na usambazaji wa nguvu za waya tatu.
● Drives za awamu tatu:Kulipa fidia kwa kushuka kwa nguvu inayosababishwa na mizigo ya gari, kuboresha ufanisi wa gari na kupunguza upotoshaji wa voltage.
● Ujumuishaji wa Nishati Mbadala:Kusaidia utulivu wa gridi ya taifa katika mifumo mitatu ya waya tatu na vyanzo vya nishati mbadala vilivyosambazwa.
Jenereta za waya tatu-zilizowekwa waya-zilizowekwa waya za VAR hutoa suluhisho thabiti la kuongeza ubora wa nguvu na ufanisi katika mifumo ya umeme ya awamu tatu.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | |||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | |||||
| Joto la kawaida | -20 ～+50 ℃ | |||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | |||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | |||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequency ya kufanya kazi | 50Hz ± 5% | |||||
| Uwezo wa fidia uliokadiriwa | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | ||||
| Idadi ya vitengo vilivyounganishwa sambamba | Ulimited | |||||
| Ufanisi wa mashine kwa ujumla | ≥97% | |||||
| Frequency off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Uteuzi wa kazi | Nguvu inayotumika | Tendaji ya kufanya kazi 、 tendaji po wer+usawa | ||||
| Kiwango cha fidia ya nguvu inayotumika | ≥99% | > 95% | ||||
| Wakati kamili wa majibu | <10ms | |||||
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | |||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, ulinzi wa mzunguko wa risasi, nk. | ||||

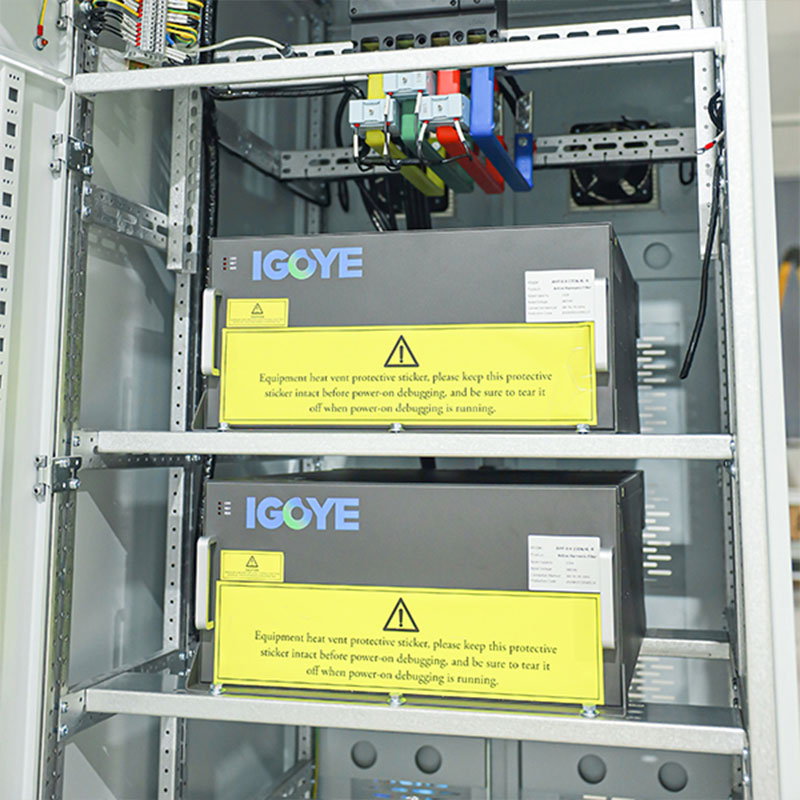

| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | ||||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | ||||
| Kiwango cha Ulinzi | IP20 | |||||
Mfano na Uainishaji:
| Mifano | ||||
|---|---|---|---|---|
| Nambari ya mfano | Uwezo wa Fidia (KVAR) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Kulazimisha hewa baridi |
| GY SVG-0.4-15K/4L-R/w | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/w | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/w | 120 | 690 ± 20% | 495*675*275mm | |
