Awamu tatu-waya-waya-iliyowekwa ukuta wa var
Uchina wa waya tatu-waya-waya-uliowekwa gener tuli ya 380V/500V/690V. Nguvu ya nguvu ya nguvu ya nguvu na kusawazisha mzigo, majibu ya <10ms, muundo wa kawaida. Inaboresha ubora wa nguvu katika matumizi ya viwandani na kibiashara na mizigo isiyo na usawa.

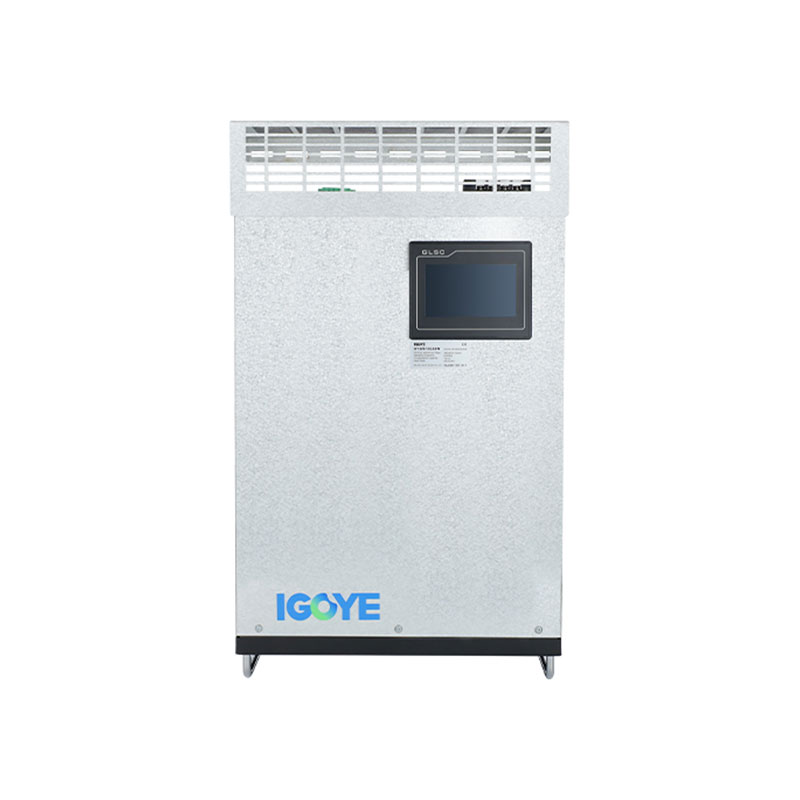

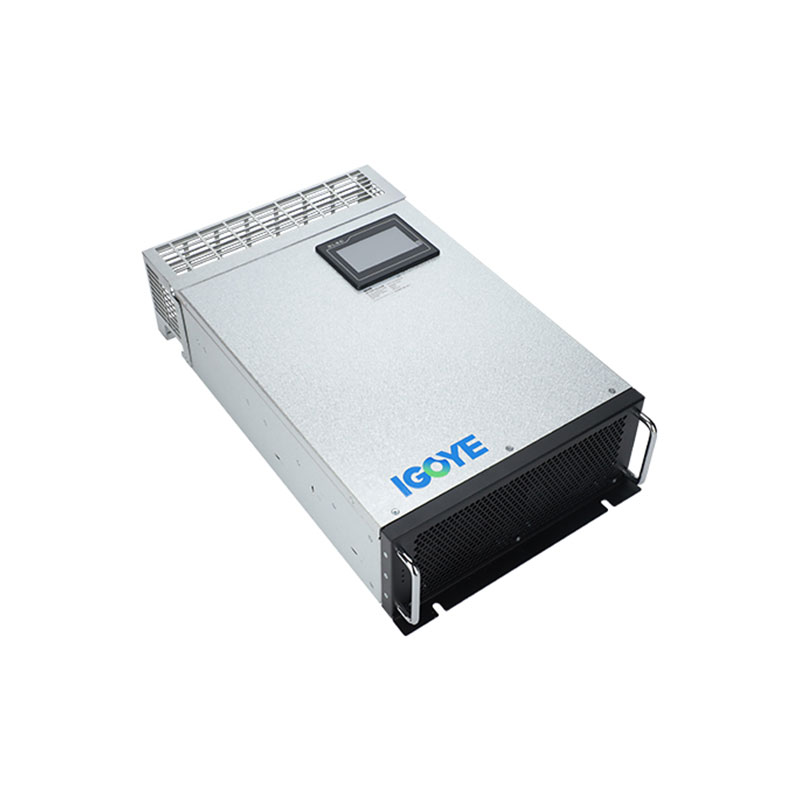

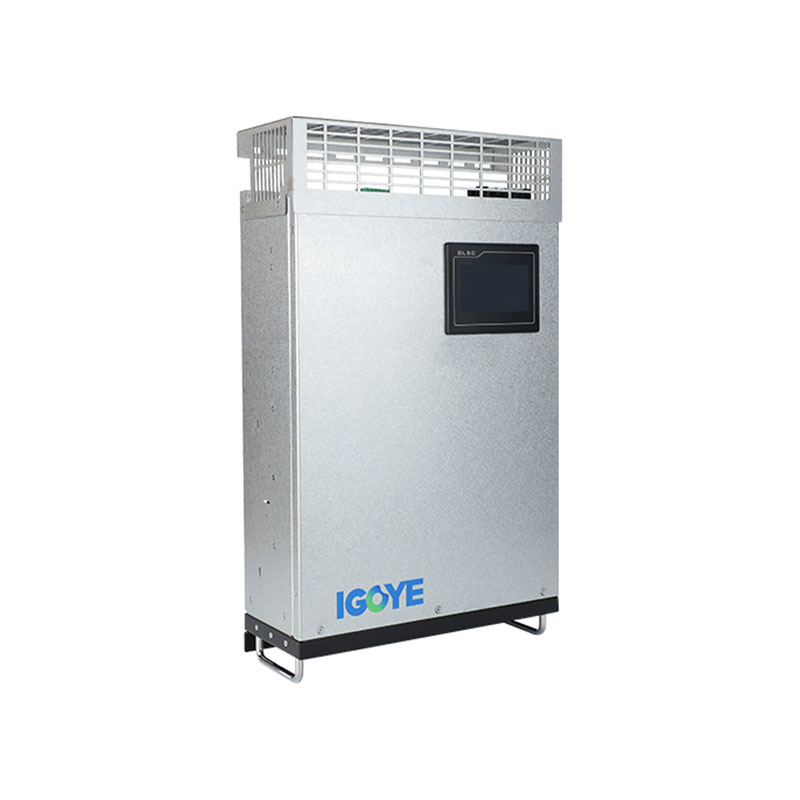

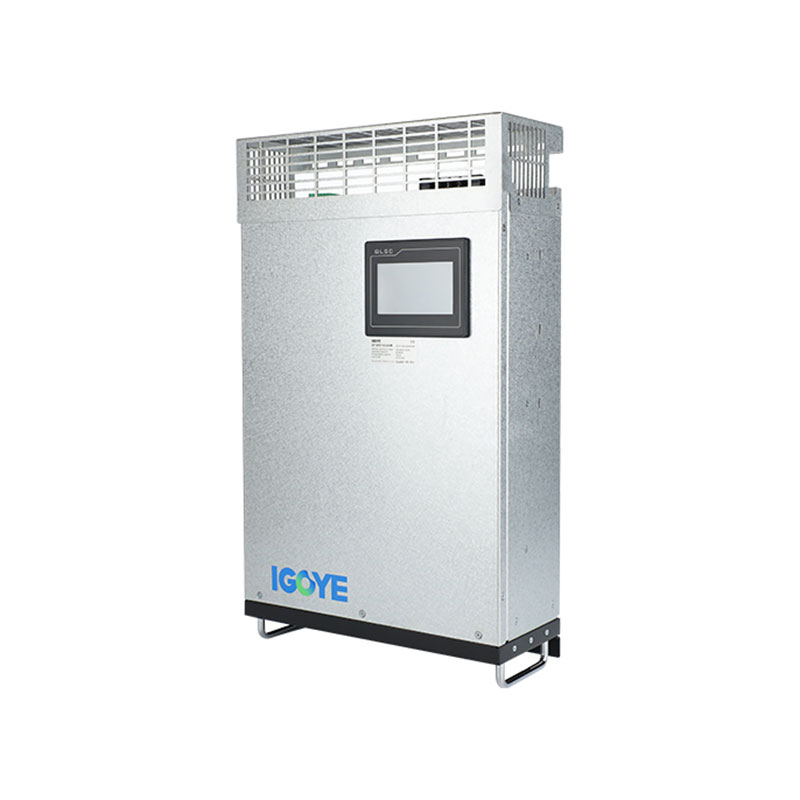

Jenereta ya waya tatu-waya iliyowekwa na waya-iliyowekwa waya wa var (SVG) hutoa fidia ya nguvu ya nguvu na kusawazisha mzigo kwa awamu tatu 380V, 500V, na mifumo ya umeme ya waya nne. Kutumia DSP+CPLD ya udhibiti wa dijiti ya hali ya juu na topolojia ya ngazi tatu, SVG hii inatoa fidia sahihi na ya haraka na wakati wa kujibu chini ya 10ms. Ubunifu wake wa kawaida huwezesha uwezo mkubwa kupitia unganisho sambamba, wakati usanidi uliowekwa kwa ukuta hurahisisha usanikishaji na hupunguza mahitaji ya nafasi. SVG hii inakamilisha kwa nguvu kwa nguvu na nguvu tendaji ya nguvu, inashughulikia usawa wa awamu tatu, na huongeza ubora wa nguvu kwa jumla. Uwezo unaopatikana kutoka 15KVAR hadi 120KVAR, kutoa suluhisho rahisi kwa matumizi anuwai.
Maelezo ya mfano:
| Gy | SVG | 0.4 | 50k | / | 4l | W |
| Nambari ya Biashara | Jenereta ya var ya tuli | Kiwango cha voltage 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Uwezo uliokadiriwa (KVAR) 5/15/35/50/75/100kvar | 4L: Awamu tatu-waya nne | W: ukuta-uliowekwa |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua nguvu ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia ya nguvu na sahihi ya nguvu tendaji.
● Kuchukua muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, inachukua nafasi ndogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Fanya fidia ya nguvu kamili ya nguvu ya nguvu inayotumika na nguvu ya tendaji, na utatue shida ya usawa ya awamu tatu wakati huo huo.
● Kasi ya majibu ya nguvu kwa mzigo iko katika kiwango cha millisecond, ambayo inaweza kufikia fidia ya nguvu na sahihi kwa nguvu tendaji ya mzigo wa athari.
Maombi:
Jenereta za waya tatu-zilizowekwa waya-zilizowekwa waya ni bora kwa uboreshaji wa ubora wa nguvu katika matumizi anuwai ya waya nne:
● Usambazaji wa Nguvu za Viwanda:Kuimarisha voltage na kuboresha sababu ya nguvu katika mazingira ya viwandani ya waya nne.
● Majengo ya kibiashara na mizigo isiyo na usawa:Kurekebisha usawa wa awamu tatu na kupunguza hali ya sasa katika mifumo ya waya nne.
● Vituo vya data na vifaa vya IT:Kuhakikisha ubora wa nguvu wa kuaminika kwa vifaa nyeti vya elektroniki katika mitandao ya usambazaji wa waya nne.
● Mifumo ya Nishati Mbadala:Kusaidia utulivu wa gridi ya taifa na ubora wa nguvu katika mifumo ya waya nne na vyanzo vya nishati mbadala.
Jenereta za Awamu tatu-zilizowekwa waya-zilizowekwa waya za VAR hutoa suluhisho thabiti na bora la kuongeza ubora wa nguvu na utulivu katika mifumo ya umeme ya waya-tatu.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | |||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | |||||
| Joto la kawaida | -20 ～+50 ℃ | |||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | |||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | |||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequency ya kufanya kazi | 50Hz ± 5% | |||||
| Uwezo wa fidia uliokadiriwa | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | ||||
| Idadi ya vitengo vilivyounganishwa sambamba | Ulimited | |||||
| Ufanisi wa mashine kwa ujumla | ≥97% | |||||
| Frequency off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Uteuzi wa kazi | Nguvu inayotumika | Tendaji ya kufanya kazi 、 tendaji po wer+usawa | ||||
| Kiwango cha fidia ya nguvu inayotumika | ≥99% | > 95% | ||||
| Wakati kamili wa majibu | <10ms | |||||
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | |||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, ulinzi wa mzunguko wa risasi, nk. | ||||
| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | ||||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | ||||
| Kiwango cha Ulinzi | IP20 | |||||
Mfano na Uainishaji:
| Mifano | ||||
|---|---|---|---|---|
| Nambari ya mfano | Uwezo wa Fidia (KVAR) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Kulazimisha hewa baridi |
| GY SVG-0.4-15K/4L-R/w | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/w | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/w | 120 | 690 ± 20% | 495*675*275mm | |
