690V Rack Mount Kichujio cha Harmonic
Kutafuta kichujio cha 690V Rack Mount Active Harmonic? Geya hutoa suluhisho za hali ya juu na utendaji wa hali ya juu na kuegemea. Pata nukuu kamili iliyoundwa na mahitaji yako na kuongeza ufanisi wa mfumo wako. Wasiliana nasi sasa kwa bei bora na msaada bora wa baada ya mauzo. Tenda haraka ili kuongeza tija yako leo!

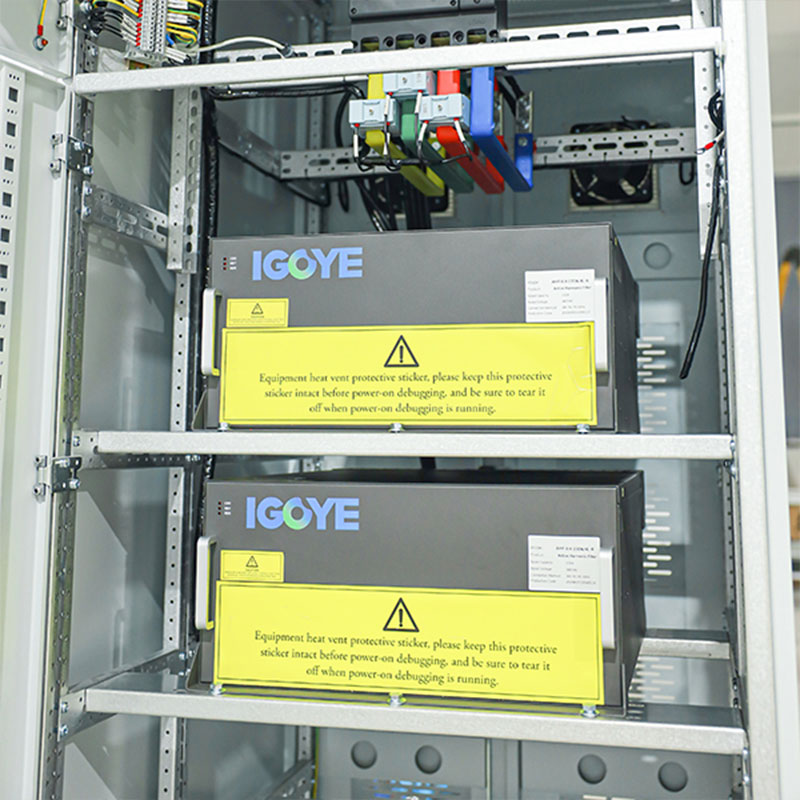

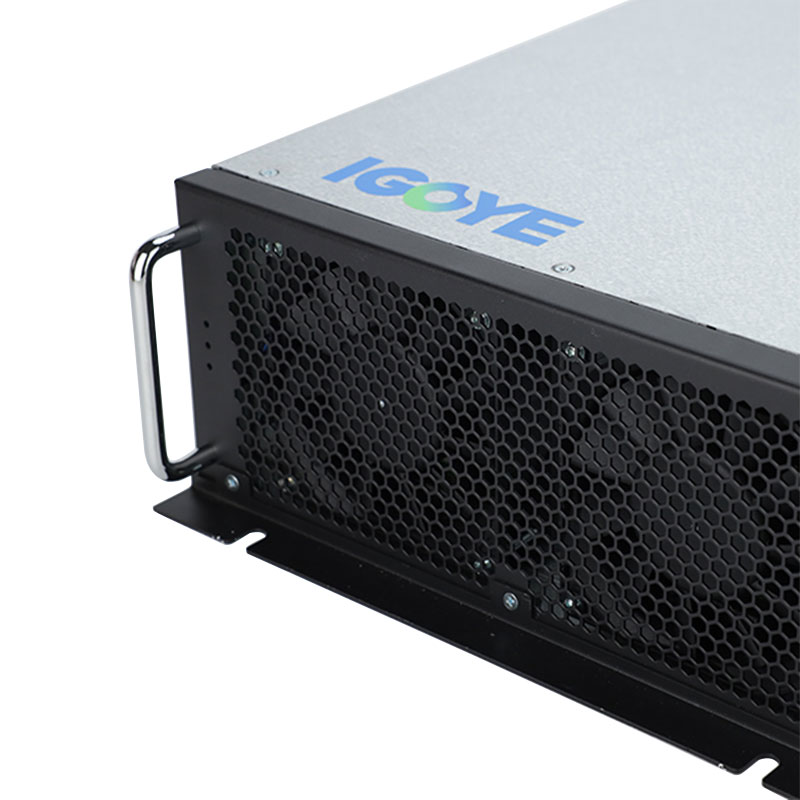

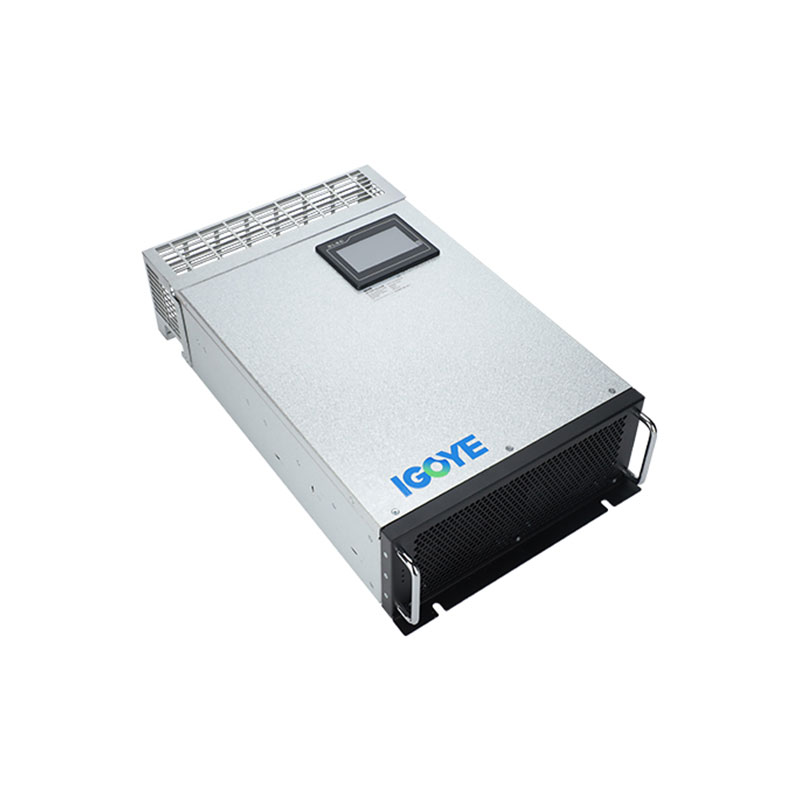

Kichujio cha 690V Rack Mount Active Harmonic (AHF) hutoa athari ya hali ya juu ya usawa kwa mifumo ya nguvu ya kiwango cha juu (690V ± 20%) mifumo ya nguvu ya awamu tatu. Sehemu hii iliyowekwa kwenye rack hutumia msingi wa udhibiti wa dijiti wa DSP+CPLD na topolojia ya kiwango cha tatu kwa fidia sahihi ya usawa hadi 50 ya Harmonic. Na uwezo wa sasa wa 100A uliokadiriwa, inashughulikia kwa usawa upotoshaji wa usawa na usawa wa awamu tatu. Ubunifu wa kawaida inasaidia unganisho sambamba kwa uwezo ulioongezeka na matengenezo rahisi. Baridi ya hewa iliyolazimishwa inahakikisha operesheni ya kuaminika. Kichujio cha 690V Rack Mount Active Harmonic hutoa usimamizi wa ubora wa nguvu kwa kudai mazingira ya viwandani.
Maelezo ya mfano:
| Gy | Ahf | 0.69 | 100A | / | 4l | R |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.69: 690V ± 20% |
Uwezo uliokadiriwa （KVAR） 100A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
R: Mlima wa rack |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.

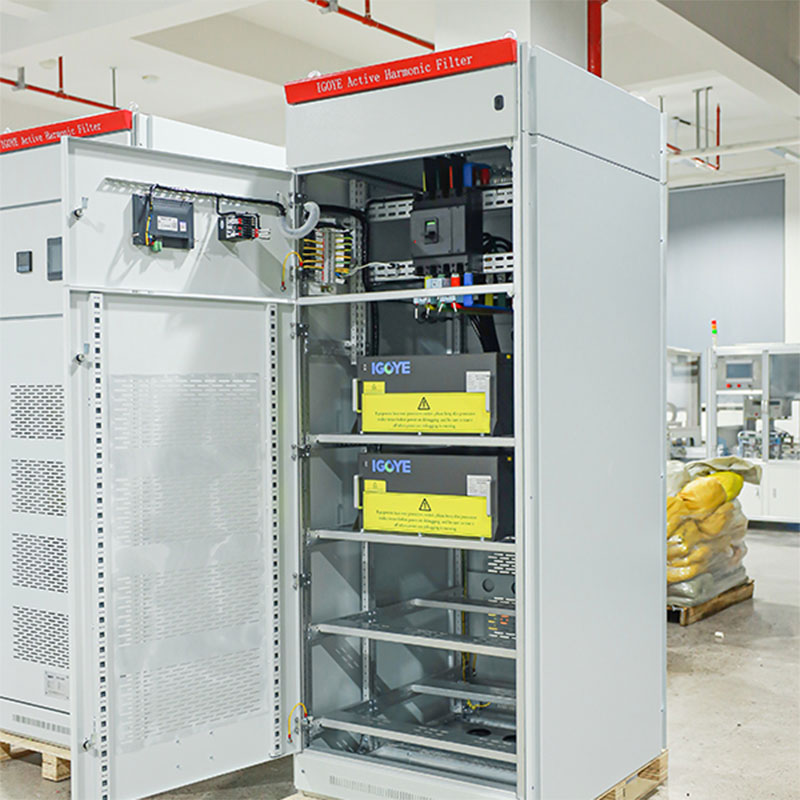

● Kupitisha muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya kuoanisha, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
Vichungi vya 690V Rack Mount Active Harmonic ni muhimu kwa kudumisha ubora wa nguvu na utendaji wa vifaa katika mifumo ya nguvu ya juu:
● Maombi mazito ya viwandani:Kupunguza usawa zinazozalishwa na anatoa kubwa za frequency (VFDs), rectifiers, na mizigo mingine isiyo ya mstari katika mifumo ya juu-voltage.
● Madini na Mafuta na Gesi:Kuhakikisha operesheni ya kuaminika ya vifaa muhimu katika mazingira magumu na usambazaji wa nguvu ya juu.
● Ujumuishaji wa Nishati Mbadala:Kuimarisha nguvu kutoka kwa vyanzo vya nishati mbadala vya voltage vilivyounganishwa na gridi ya taifa.
● Vituo vya data na miundombinu muhimu:Kulinda vifaa nyeti na kudumisha ubora wa nguvu katika mazingira ya kituo cha data ya juu.
690V Rack Mount Vichungi vya Harmonic Active hutoa utengenezaji mzuri wa usawa kwa ubora wa nguvu ulioimarishwa katika matumizi ya voltage ya juu.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150A | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba |
Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia |
≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo |
Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||

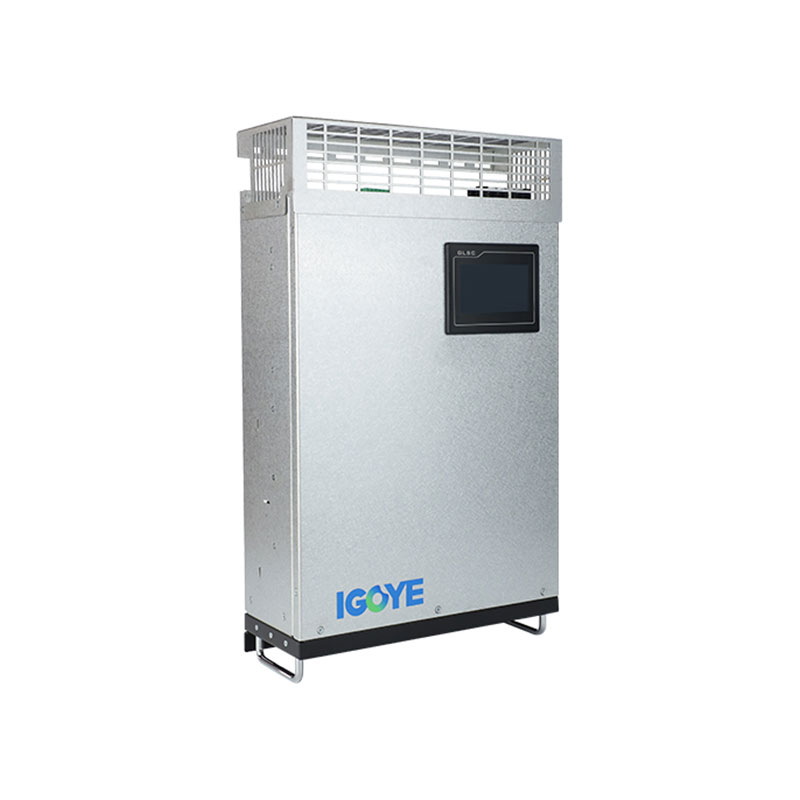

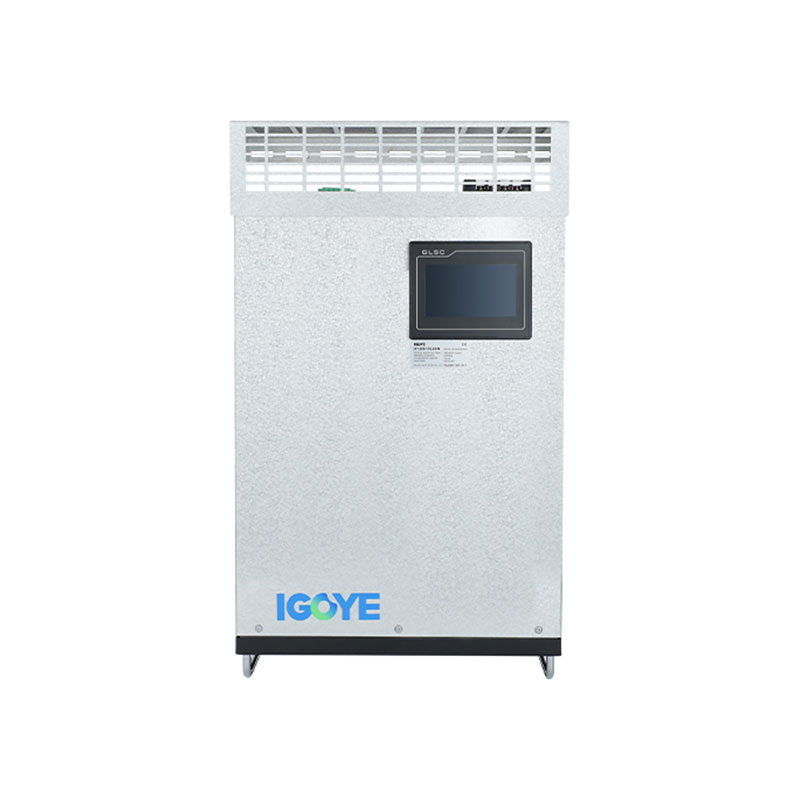

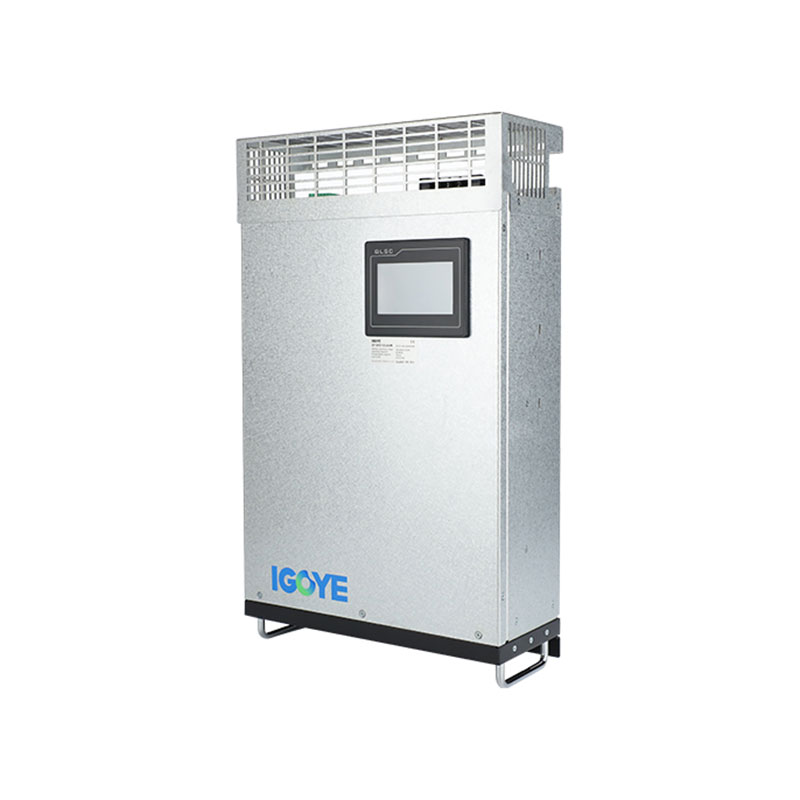

| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:

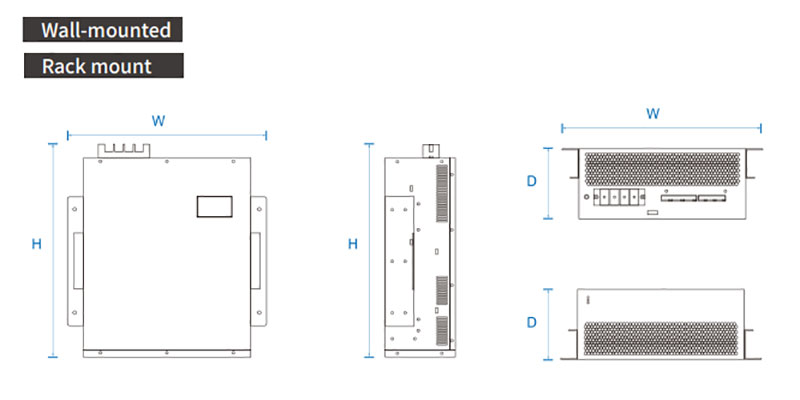

| Nambari ya mfano | Iliyopimwa sasa (A) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.22-25A/2L-R/w | 25 | 220 | 220*330*160mm | Kulazimisha hewa baridi |
| GY APF-0.4-25A/4L-R/w | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/w | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/w | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/w | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/w | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/w | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/w | 100 | 690 ± 20% | 495*675*275mm |
