500V rack rack kichujio kazi harmonic
Unatafuta kichujio cha kuaminika cha 500V cha Kuweka Kichujio cha Harmonic? Geya hutoa suluhisho za hali ya juu kwa bei ya jumla, iliyoundwa ili kukidhi mahitaji ya viwanda vya haraka-haraka. Vichungi vyetu vinahakikisha utendaji bora na ufanisi. Wasiliana nasi sasa kwa habari zaidi na kupata mpango bora moja kwa moja kutoka kwa kiwanda chetu!

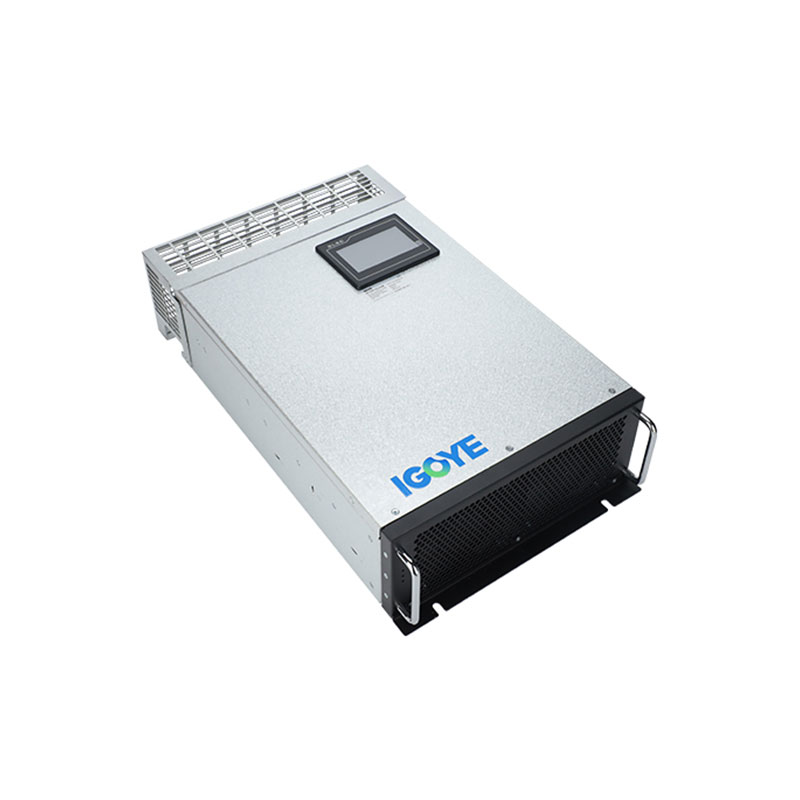

Kichujio cha 500V Rack Mount Active Harmonic (AHF) kinatoa suluhisho kali kwa kukabiliana na usawa katika 500V (± 20%) awamu tatu-waya nne (3p4W) na mifumo ya nguvu tatu ya waya tatu (3p3W). Kitengo hiki kilichowekwa na rack hutumia udhibiti wa dijiti wa hali ya juu wa DSP+CPLD na topolojia ya kiwango cha tatu kwa fidia sahihi ya sasa ya harmonic hadi harmonic ya 50. Ubunifu wake wa kawaida huwezesha shida kupitia unganisho sambamba, kuwezesha uwezo wa juu wakati wa kurahisisha matengenezo. Mfano wa sasa wa 100A uliokadiriwa kushughulikia upotoshaji wa usawa katika matumizi ya voltage ya juu. Baridi ya hewa iliyolazimishwa inahakikisha operesheni ya kuaminika, ya muda mrefu. Kichujio cha 500V Rack Mount Active harmonic hutoa usimamizi wa ubora wa kipekee kwa mahitaji ya mazingira ya viwandani.
Maelezo ya mfano:
| Gy | Ahf | 0.5 | 100A | / | 4l | R |
| Nambari ya Biashara | Kichujio cha kufanya kazi | Kiwango cha voltage 0.5: 500V ± 20% |
Uwezo uliokadiriwa （KVAR） 100A | 3L: Awamu tatu-waya tatu 4L: Awamu tatu-waya nne |
R: Mlima wa rack |
Vipengee:
● Tumia DSP+CPLD msingi wote wa udhibiti wa dijiti, teknolojia ya kiwango cha juu cha kiwango cha tatu, algorithm ya kugundua ya hali ya juu na mkakati wa kudhibiti PWM kufikia fidia sahihi ya sasa.

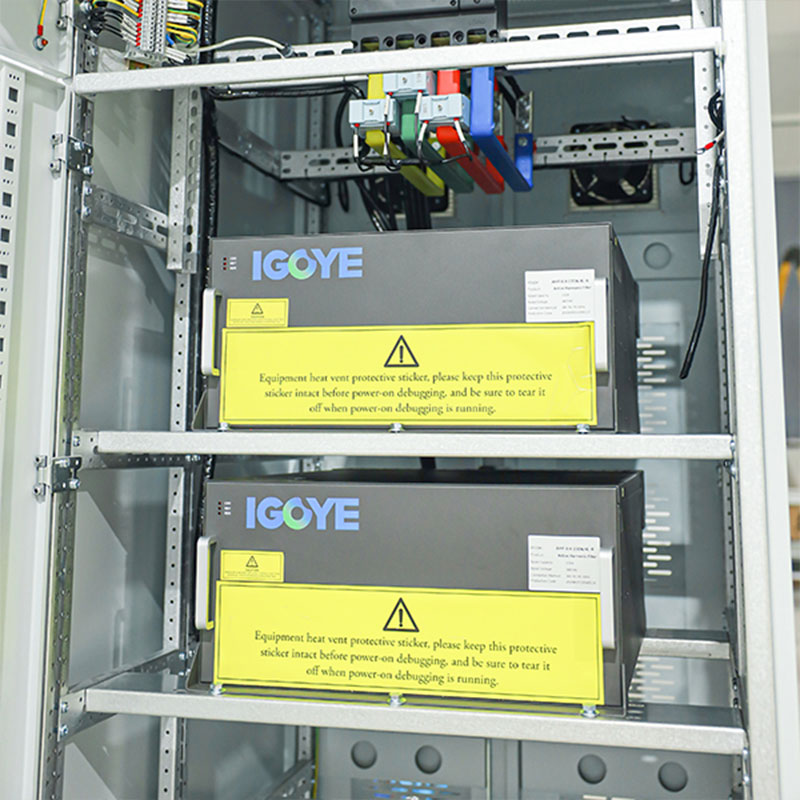

● Kupitisha muundo wa kawaida, ambao huwezesha unganisho sambamba la moduli nyingi, huchukua nafasi kidogo na ni rahisi kutunza.
● Ubunifu wa muundo wa ducts za hewa huru na ghala za kujitegemea inahakikisha operesheni thabiti ya vifaa.
● Inaweza kuchuja maelewano katika anuwai ya kuoanisha, kutoka 2 hadi 50, na kutatua shida ya usawa wa awamu tatu kwa wakati mmoja.
● Kiwango cha kuchuja kwa usawa ni juu. Ikiwa uwezo unaruhusu, kiwango cha kuchuja cha sasa kinaweza kuwa juu kama 95%. Weka pato 100% la sasa la kupunguza ili kuhakikisha operesheni ya vifaa vya muda mrefu.
Maombi:
Vichungi vya 500V Rack Mount Active harmonic ni muhimu kwa kudumisha ubora wa nguvu na kuegemea kwa vifaa katika matumizi anuwai ya voltage:
● Viwanda vizito:Kupunguza maelewano yanayotokana na motors kubwa, VFD, na mizigo mingine isiyo ya mstari katika kudai mipangilio ya viwanda.
● Mifumo ya Nishati Mbadala:Kuimarisha pato la nguvu kutoka kwa shamba la jua na upepo lililounganishwa na gridi ya juu ya voltage.
● Mafuta na gesi:Kuhakikisha operesheni ya kuaminika ya vifaa muhimu katika mifumo ya usambazaji wa nguvu ya juu.
● Shughuli za madini:Kulinda vifaa vya elektroniki nyeti na kudumisha ubora wa nguvu katika mazingira magumu.
Vichungi vya 500V Rack Mount Active harmonic hutoa upangaji wa hali ya juu kwa mifumo ya nguvu ya voltage, kuhakikisha utulivu na kuegemea.
Vigezo vya kiufundi:
| Mfululizo wa 220V | Mfululizo wa 380V | 500V mfululizo | Mfululizo wa 690V | ||
| Urefu | <2000m, juu ya 2000m, derate kulingana na GB/T3859.2 | ||||
| Joto la kawaida | -20 ～+50 ℃ | ||||
| Unyevu wa jamaa | ≤90%, hakuna fidia juu ya uso wakati joto la chini la kila mwezi ni 25 ℃ | ||||
| Kiwango cha uchafuzi wa mazingira | Kiwango cha III Chini | ||||
| Voltage ya kufanya kazi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequency ya kufanya kazi | 50Hz ± 5% | ||||
| Fidia ya sasa | 25A | 25/50/75/100/150A | 100A | 100A | |
| Muundo wa gridi ya taifa | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Idadi ya vitengo Imeunganishwa sambamba |
Ulimited | ||||
| Ufanisi wa mashine kwa ujumla | ≥97% | ||||
| Muundo wa gridi ya taifa | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Anuwai ya fidia | 2 ～ 50times, kiwango cha fidia moja kinaweza kubadilishwa | ||||
| Uteuzi wa kazi | Nguvu inayotumika | Nguvu inayotumika, nguvu tendaji + asymmetry | |||
| Nguvu inayotumika Kiwango cha fidia |
≥95% | > 92% | |||
| Kuchuja kwa upande wowote uwezo |
Uwezo wa kuchuja wa mstari wa upande wowote ni mara 3 ya uwezo wa kuchuja kwa awamu | ||||
| Wakati kamili wa majibu | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kelele | ≤60db | ≤60db | ≤65db | ≤65db | |
| Njia ya kudhibiti | 2-Njia ya RS485 (inasaidia GPRS/WiFi) | ||||
| Ulinzi | Kupakia, programu/vifaa kupita kiasi, gridi ya gridi ya taifa na undervoltage, kushindwa kwa nguvu, nguvu zaidi, kinga ya mara kwa mara, nk. | Upakiaji, programu/vifaa vya kupita kiasi, gridi ya gridi ya taifa na undervoltage, usawa wa gridi ya umeme, kushindwa kwa nguvu, kupindukia, ukali wa mzunguko, kinga fupi ya mzunguko, nk. | |||
| Njia ya ufungaji | Rack/ukuta-uliowekwa | Rack | |||
| Mstari unaoingia | Nyuma inayoingia （aina ya rack） 、 juu inayoingia （ukuta-uliowekwa） | Nyuma inayoingia | |||
| Kiwango cha Ulinzi | IP20 | ||||
Mfano na Uainishaji:
| Mifano | ||||
|---|---|---|---|---|
| Nambari ya mfano | Iliyopimwa sasa (A) | Voltage ya mfumo (v) | Vipimo (d*w*h) | Njia ya baridi |
| GY APF-0.22-25A/2L-R/w | 25 | 220 | 220*330*160mm | Kulazimisha hewa baridi |
| GY APF-0.4-25A/4L-R/w | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/w | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/w | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/w | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/w | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/w | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/w | 100 | 690 ± 20% | 495*675*275mm | |
